產品概述： 法國CA手持式示波器OX9304是進行實驗室測試和現場測試的理想工具。 法國CA手持式示波器OX9304儀器操作簡單通過30個按鍵可直接訪問所有常用的功能。法國CA手持式示波器OX9304特別適合于現場使用“即插即用”探頭等配件每個測量通道都相互隔離和對地隔離通過WIFI和以太網可進行遠程控制集多種儀器功能于一身 包括萬用表、諧波分析、記錄儀功能。法國CA手持式示波器OX9304超大7英寸800 x 480 全彩TFT觸摸屏提供詳細的波形細節和所有測量及功能的顯示。通過觸控筆可方便快捷地對視窗式菜單進行操作：打開、下拉或執行；觸控筆亦可直接作用于圖形元素如游標、觸發和縮放等等。
萬用表
只需選擇專用圖標，即可在不改變測量輸入通道的情況下進入萬用表模式。OX9000 是真正的 8,000 計數 TRMS 數字萬用表，配有兩個或四個通道，可以測量：

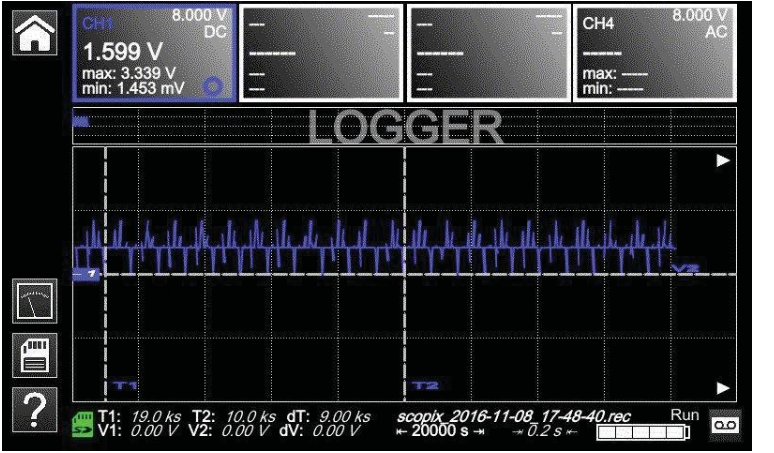

記錄儀/記錄器
這種模式用于記錄萬用表模式下的趨勢。儀器內部設有一個快速數字記錄器，可隨時監測物理或機械現象的變化。兩次測量之間采集間隔可以短至 40 μs，而且可以覆蓋 2 秒到一個月之間的時間段。
法國CA手持式示波器OX9304的應用：
電氣維護
OX 9304 型配有帶寬300 MHz、、4 x 600 V CAT III 的隔離通道，具有高級觸發函數，集成FFT 函數，可在曲線上進行復雜的數學計算，利用4 通道進行自動測量，而且內置 WEB 服務器，因此，OX 9304是電子產品的理想選擇。
工業維護
OX 9062 配有 7 英寸大屏幕、60 MHz 帶寬、2 x 600 V CAT III 隔離通道以及諧波分析儀和萬用表模式。因為這些優點，它成為工業維護應用的理想選擇。
現場總線維護
SCOPIX IV 的“總線”版本包括總線物理完整性測試函數，保證現場總線（CAN、LIN、FLEXRAY、UART、SPI 等）具有良好的物理品質。
法國CA手持式示波器OX9304的技術參數：
|
技術規格 |
OX 9062 |
OX 9102 |
OX 9104 |
OX 9304 |
|||
|
人機界面 |
|||||||
|
顯示器類型 |
7 英寸 WVGA 彩色TFT 液晶觸摸屏、800x480 - LED 背光（可調待機模式） |
||||||
|
不同的顯示模式 |
屏幕上 2,500 個實際采集點 - 帶插值的向量 |
||||||
|
屏幕上顯示曲線 |
4 條曲線 + 4 條參考 - 分屏和全屏模式 |
||||||
|
屏幕命令 |
觸摸屏 - ANDROID 類型圖標和圖形命令 - 可自定義的通道顏色 |
||||||
|
語言選擇 |
15 種完整的語言、菜單以及網上幫助 |
||||||
|
示波器型號 |
|||||||
|
垂直偏轉 |
|||||||
|
帶寬 |
60 MHz |
100 MHz |
100 MHz |
300 MHz |
|||
|
15 MHz、1.5 Mhz 或 5 kHz 帶寬限制器 |
|||||||
|
通道數量 |
2 個獨立通道 |
4 個獨立通道 |
|||||
|
輸入阻抗 |
1 MΩ ± 0.5%，約 12 pF |
||||||
|
輸入電壓 |
600 V/CAT III（每個 Probix 1,000 V）- 自 50 至 400 Hz - Probix 安全連接器 |
||||||
|
垂直靈敏度 |
2.5 mV–200 V/div 的 16 個 量程，垂直縮放模式下?156 μV/div（12 位轉換器）– 精度 ± 2% |
||||||
|
垂直縮放 |
“One Click Winzoom” 模式（12 位轉換器與在屏幕直接進行圖形縮放） – x 16 max. |
||||||
|
探測因子（非 Probix） |
1/10/100/1,000 或標定 - 測量單位的定義 |
||||||
|
水平偏轉 |
|||||||
|
掃描速度 |
從 1 ns/div 到 200 s/div 的 35 個量程，精度±[50 ppm + 500 ps] - 滾動模式，從 100 ms 到 200 s/div |
||||||
|
水平縮放 |
“One Click Winzoom” 系統（在屏幕上直接進行圖形縮放） x 1 至 x 5 或 x 100 – 存儲 100 kpts/通道 |
||||||
|
觸發 |
|||||||
|
模式 |
在所有通道：自動、觸發、一次、自動等*50% |
||||||
|
類型 |
邊沿、脈沖寬度 (16 ns-20 s)、延遲 (48 ns 至 20 s)、計數（3 至 16,384 個事件） 連續調整觸發位置 |
||||||
|
耦合 |
AC、DC GND、HFR、LFR、噪聲 - 電平和保持時間調整范圍：64 ns 到 15 s |
||||||
|
靈敏度 |
≤ 1.2 分度 p-p，多達 300 MHz |
||||||
|
數字存儲 |
|||||||
|
采樣率 |
每通道一次性模式下 2.5 GS/s（ETS 模式下100 GS/s） |
||||||
|
垂直分辨率 |
12 位（垂直分辨率 0.025%） |
||||||
|
存儲深度 |
每個通道 100 kpts 和管理器中的文件查看器 |
||||||
|
用戶存儲? |
內部 = 1 Gb，存儲文件：軌跡、文本、配置、數學函數、系統內存：.pdf 打印文件，.png 圖像文件? |
||||||
|
GLITCH 模式 |
持續時間 ≤ 2 ns - 500,000 Min/Max 配對 |
||||||
|
顯示模式 |
包絡、矢量、積累、平均（因子 2 到 64） - XY（矢量）和 Y (f) = FFT |
||||||
|
其他功能 |
|||||||
|
自動置位 |
完整 < 5 s，可識別通道，頻率 >30 Hz |
||||||
|
FFT 分析器和數學函數 |
具有測量光標的 2500 點 FFT（Lin 或 Log） - 函數 +、-、x、/和數學函數編輯器 |
||||||
|
指針 |
2 或 3 個光標：同步 V 和 T，自動測量：T1, T2, Dt, 1/Dt, dBV, Ph |
||||||
|
自動測量 |
與波形同步，每個通道和 4 個通道同步進行 20 個自動測量，并進行滾動 |
||||||
|
萬用表模式 |
|||||||
|
通用規格 |
2 或 4 個通道 - /頻率/相對值 8,000 cts - TRMS - 記錄器模式下標記時間/日期的圖形記錄 |
||||||
|
AC、DC 和 AC + DC 電壓 |
600 mV 至 600 VRMS、800 mV 至 800 VDC - VDC 精確度 +/-（0.5% + 25 D）- 200 kHz 帶寬 |
||||||
|
電阻 |
80 Ω 至 32 MΩ - 精度 0.5%R + 25D - 快速連續性測試 < 10 ms |
||||||
|
其他測量 |
溫度（HX0035 = KTC、HX0036 = Pt100）/電容 5nF 至 5mF /頻率 200 kHz / 二極管測試 3.3 V |
||||||
|
單相和三相電源 |
有功、無功和視在功率值加上功率因數，同步 U＆I 測量 |
||||||
|

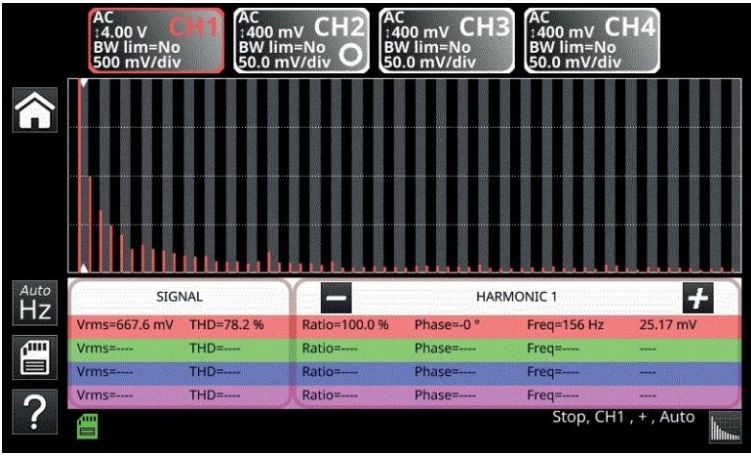

諧波分析模式 |
|||||||
|
多通道分析 |
2 或 4（取決于型號）、63 個指令、自動或手動模式下的基本頻率：40-450 Hz |
||||||
|
同步測量 |
總 Vrms、THD 和選定的順序（% 基波、相位、頻率、Vrms） |
||||||
|
記錄模式 |
|||||||
|
采集 |
持續時間：20,000 s – 間隔：0.2 s – 文檔：100,000 次測量 |
||||||
|
通用規格 |
|||||||
|
記憶配置 |
不受設備限制 - 文件大小不固定 |
||||||
|
打印 |
通過以太網/Wifi 以 png 格式進行網絡打印 |
||||||
|
PC 通信 - 軟件鏈接 |
以太網 (100 baseT)、WiFi-USB（設備、12Mbs） - “ScopeNet” 應用軟件（PC 版） |
||||||
|
Software |
PC：以太網和 USB、ScopeNet（遠程控制、數據恢復、光標和自動測量）? |
||||||
|
電源 |
充電鋰電池（6,900mAH-40 Wh） - 電池壽命長達 8 小時 - 可調待機模式? |
||||||
|
安全 / EMC |
安全符合 IEC 61010-2-30、2010 – 600 V CAT III / 1000 V CAT II – EMC 符合 EN61326-1, 2010 |
||||||
|
機械指標 |
292.5 x 210.6 x 66.2 mm - 帶電池的重量達 2.1 kg - IP54 保護 |
||||||
|
訂購編號 |
OX9062 |
OX9102 |
OX9104 |
OX9304 |
|||
法國CA手持式示波器OX9304的標準配置清單：
1 個 SCOPIX IV 示波器（隨附一個攜帶包）、一個 PA40W-2 主電源組件/充電器和一個 2P EURO 電源電纜、一個鋰離子電池組、
一個觸針、一根以太網線纜、一根 USB 電纜、兩根安全引線（紅色、黑色）、2 個直徑為 4 mm 的測試探頭（紅色、黑色）、2 或 4 個電壓探頭（取決于型號），1 張 μSD 卡（8 GB）、1 個 USB/μSD 適配器、1 個手提帶、1 個PROBIX BNC+1 PROBIX BANANA、USB 安裝程序（關于在 CD-ROM 上使用 ScopeNet 數據導出軟件），1 份用戶手冊（PDF 格式，5 種以上的語言）、1 份紙質啟動指南以及 1 份安全數據表（20 種語言）。
